Почему нужно использовать REVIT для проектирования слаботочных систем

alt
7638
Уроки Revit

Черчение кабеля AutoCAD vs Revit

1. Тренд перехода на BIM

На сегодняшний день все чаще в договоре с заказчиками появляется требование о проектировании полноценной BIM-модели объекта. И если еще несколько лет назад речь шла, в основном, об архитектуре и конструктиве, то сегодня от проектных организаций ждут полностью увязанные модели, включающие все инженерные коммуникации.

В этой связи, переход слаботочных разделов в сферу BIM-моделирования, – лишь вопрос времени.

Модель включающая все инженерные коммуникации

2. О причинах отставания раздела СС в BIM

Принято считать, что из инженерных разделов, слаботочные системы – наиболее отстающее звено в BIM-моделировании. Такое мнение является вполне обоснованным. Действительно, по большей части сети связи, безопасности и пожарной защиты проектируются в AutoCAD, NanoCAD и других САПР, не предусматривающих возможности работы в BIM. Это связано с тем, что наиболее трудоемкая часть этих разделов – структурные схемы, схемы электрических соединений, подбор оборудования – не требует того функционала, который представлен в Revit.  Данное обстоятельство позволяло отдалить переход раздела СС в BIM, ссылаясь на то, что трудозатраты на обучение и адаптацию проектировщиков значительно превысят трудозатраты на проектирование слаботочных систем в более традиционных программных продуктах, таких как AutoCAD. Тем не менее, с каждым годом всё больше проектировщиков СС стремится обучиться работе в Revit.

3. Скорость работы

Главное заблуждение, препятствующее эффективному внедрению Revit для проектных отделов СС – «В Revit проектировать долго и сложно». На самом деле, это в корне неверное утверждение. Если была проведена грамотная подготовительная работа, выработан алгоритм работы в Revit, принят BIM-стандарт компании, проведено качественное обучение проектировщиков – скорость выпуска документации может быть существенно ускорена. В Revit предусмотрен целый ряд возможностей для автоматизации рутинных задач, среди которых:

  • Совместная работы всех участников проектирования в единой модели.
  • Шаблоны проекта и шаблоны видов (настройка вида или проекта производится один раз и затем многократно может быть использована на других проектах).
  • Использование сложных параметрических семейств (зоны действия пожарных извещателей, отображение способа крепления видеокамер и т.д.).
  • Автоматизированный расчёт количества оборудования с возможностью удобной его сортировки и фильтрации.
  • Автоматизированный расчёт длины кабельных линий с учетом заданных коэффициентов запаса/длины опусков и т.д.
  • Пакетная обработка видов, листов (применение общих настроек для всех листов – в один клик).
  • Возможность видеть коммуникации смежных разделов и отслеживать их изменения в реальном времени.
  • Широкие возможности для адаптации архитектурных планов, видимости графики и настройки элементов на видах.
  • Возможность программирования и автоматизации процессов работы (через встроенный модуль Dynamo).

02

03

Этим вовсе не ограничивается перечень преимуществ перехода на Revit для проектирования слаботочных разделов.

4. Автоматизация

Пожалуй, для проектировщиков раздела СС главным преимуществом ревит является возможность автоматизации расчет количества оборудования и кабельных трасс, так как этот процесс всегда влечет за собой те или иные ошибки, в том числе основанные на «человеческом факторе». В Revit предусматривается автоматизированное создание спецификаций оборудования и кабельных линий. Достаточно лишь разместить необходимое оборудование на планах этажей и после выполнения минимальных настроек в спецификации немедленно будет учтено размещенное оборудование. Таким образом, «Человеческий фактор» практически полностью исключается. Никакое оборудование не будет забыто при выполнении спецификаций. При помощи такого инструмента как «Ключевые спецификации» проектировщику открывается возможность в полуавтоматическом режиме присваивать тем или иным элементам определенные параметры, которые будут отображены в спецификациях. Больше не нужно считать кабель, чертя поверх него полилинии. Revit выполняет автоматический расчёт для кабелей. Для этого в программе предусмотрен встроенный модуль «Создание электротехнических систем», позволяющий строить полноценные логические и физические связи между компонентами проектируемой системы.

Ключевая спецификация датчиков

Список листов

Все планы этажей теперь размещены в едином файле. Если проектировщику необходимо выполнить какое-то единообразное изменение на всех этих планах, процесс выполняется буквально в течении нескольких секунд. Тоже самое касается вопросов оформления.

Электросети

У разработчика слаботочных разделов появляется возможность быстро и легко изменять графику или условное обозначение того или иного элемента во всем проекте. Использование семейств в чем-то похоже на динамические блоки в AutoCAD, но имеет куда более широкие возможности для эффективной работы.

Любые ведомости, будь то список листов или экспликация помещений, выполняются всего в несколько кликов мышью. Если наименование листа или номер помещения будет изменен – в ведомости данное изменение будет отражено незамедлительно в автоматическом режиме.

5. Координация

Координация является ключевым преимуществом Revit, в сравнении с традиционными САПР для проектирования. У проектировщиков появляется возможность увязываться со смежными инженерными разделами в реальном времени. Воздуховоды, трубопроводы, кабельные лотки – теперь можно рассмотреть в 3D. Эффективная увязка с минимальным количеством коллизий избавит проектировщиков от головной боли на стадии авторского надзора. При этом в Revit предусмотрена возможность автоматизированного поиска пересечений элементов модели (коллизий) для более удобной и эффективной работы по координации.

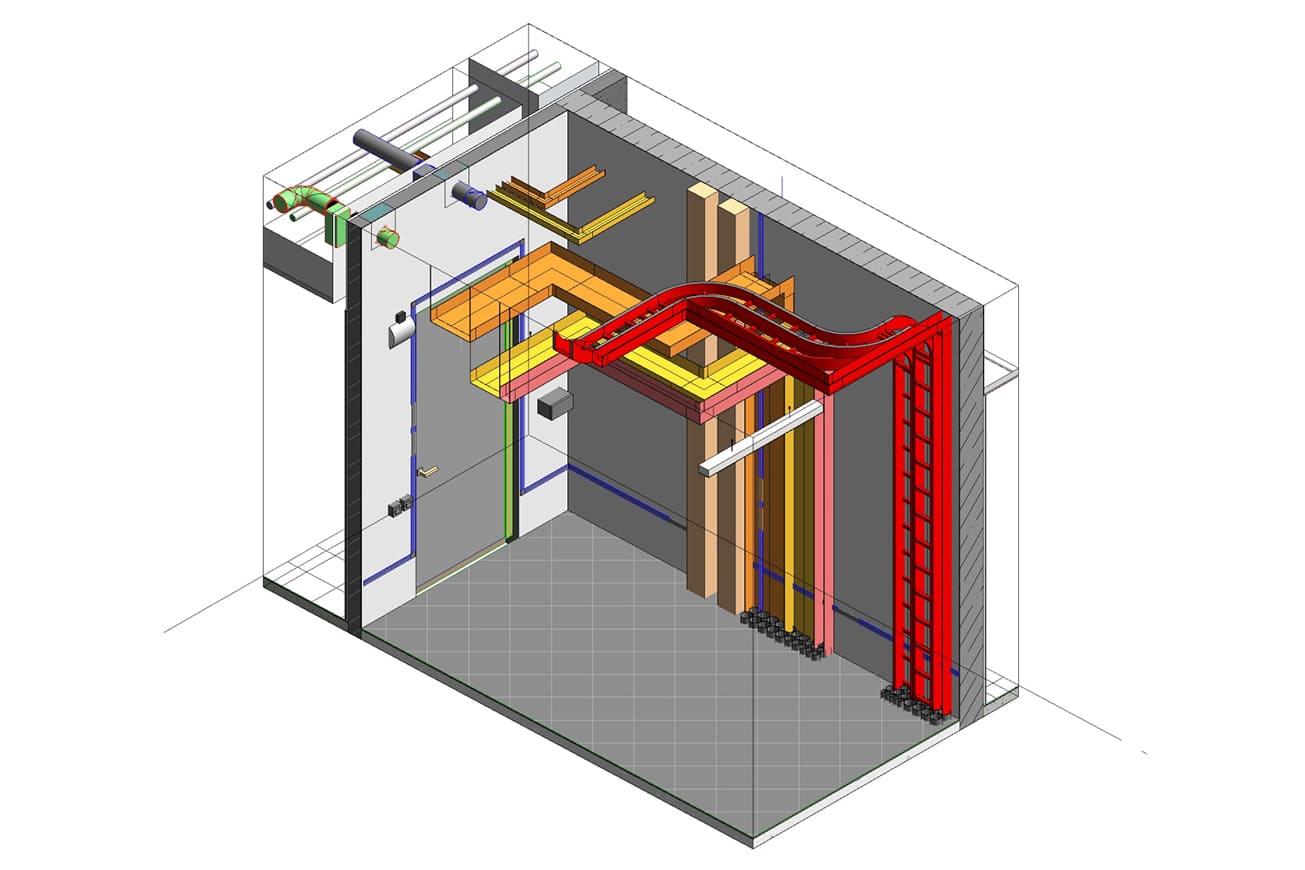

3D-вид

6. Отличия от AutoCAD

Главное отличие Revit – совершенно иная логика работы. Теперь здание не является для проектировщика чем-то абстрактным. Многие исходные данные, такие как экспликации помещений, разрезы, планы раскладки трубопроводов, размещения спринклеров водяного пожаротушения и многое другое – больше не нужно дожидаться от коллег по смежных проектных отделам. В Revit проектировщик куда более самостоятелен, независим. Создание семейств и шаблонов открывают массу возможностей для создания уникальной, действительно проработанной модели, а затем и готового проекта. Если AutoCAD – эффективный инструмент для черчения, то Revit – великолепный инструмент для проектирования всего жизненного цикла объекта.
